MZ31PTC热敏电阻器

描述：MZ31PTC热敏电阻器用于各种荧光灯镇流器、电子节能灯中，不必改动线路，将PTCR直接跨接在灯管的谐振电容器两端，可以变电子镇流器、节能灯的硬起动为预热启动，可延长灯管寿命。

详细介绍

◆特性
体积小
耐压高(800~1000VAC以上)
寿命长 (开关通电10000次以上)
功耗小

◆应用原理

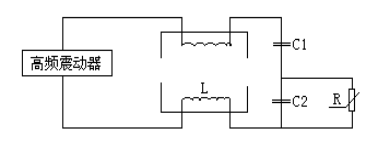

MZ31PTC热敏电阻器用于各种荧光灯镇流器、电子节能灯中，不必改动线路，将PTCR直接跨接在灯管的谐振电容器两端，可以变电子镇流器、节能灯的硬起动为预热启动，可延长灯管寿命。工作电路原理如图示：接通开关时，R处于常温状态，其电阻值远低于C2阻值，电流通过C1，R形成回路使灯丝预热，经过0.4-2秒后，R自热温度超过居里温度达到高阻状态，其阻值远远大于C2电阻值，电流通过C1，C2形成回路导致 LC谐振，产生高压点亮灯管。

◆外形尺寸

◆产品编码方法/订货方式

① 厂家代号 ANR
② 热敏电阻器
③ 产品类别
2---过流保护类：21--包封型；22--光片型；23--塑套型
3---延时启动类：31--普通型；32--复合型（智能型）
7---彩显消磁类：71--焊接引线型；72--壳装型（单片/2脚）；73--壳装型（双片/3脚）
④热敏电阻引线形状：S--直线；A--轴弯；N--内弯
⑤热敏电阻芯片直径：03--3mm；04--4mm；12--12mm
⑥材料居里温度：
L--50℃；V--60℃ ；M--75℃&80℃；K--90℃；N--100℃ Q--110℃；P--120℃；
X--130℃；R--140℃；S--150℃
⑦额定零功率电阻：
221-- 220Ω；472--4700Ω；R5--0.5Ω；4R7--4.7Ω；9R0--9.0Ω；180--18Ω
⑧标称电阻允许误差：
J--±5% ；K-- ±10%； L --±15% ；M--±20%；V--±25%；N--±30%
⑨耐电压：800--800Vac；265--265Vac；270--270Vac
⑩包装方式：B--散装；C--编带

◆技术参数

序号 N0	型号 Part No	额定零功率电阻值 (Ω) Rated zero Power resistance Rn(Ω)	耐电压 (Vac) Withstanding Voltage	最大工作电流 I_max (mA) Max. W.C I_max (mA)	开关温度 (℃) Switching temperature (℃)	外形尺寸 (mm) Dimensions (mm)
序号 N0	型号 Part No	额定零功率电阻值 (Ω) Rated zero Power resistance Rn(Ω)	耐电压 (Vac) Withstanding Voltage	最大工作电流 I_max (mA) Max. W.C I_max (mA)	开关温度 (℃) Switching temperature (℃)	D_max	T_max	d
1	MZ 31S04L68RN360B	68±30%	360	200	50±7	4.5	5.5	0.5
2	MZ 31S04L101N400B	100±30%	400

3	MZ 31S04L151N400B	150±30%	400
4	MZ 31S04L221N500B	220±30%	500
5	MZ 31S04L331N600B	330±30%	600
6	MZ 31S04L471N600B	470±30%	600
7	MZ 31S04L681N600B	680±30%	600
8	MZ 31S04L102N600B	1000±30%	600
9	MZ 31S04L152N600B	1500±30%	600
10	MZ 31S04L222N600B	2200±30%	600	100
11	MZ 31S04L332N600B	3200±30%	600	70
12	MZ 31S04L472N600B	4700±30%	600	50
13	MZ 31S04M68RN360B	68±30%	360	200	75±7
14	MZ 31S04 M101N400B	100±30%	400
15	MZ 31S04M151N400B	150±30%	400
16	MZ 31S04M221N500B	220±30%	500
17	MZ 31S04M331N600B	330±30%	500
18	MZ 31S04M471N600B	470±30%	600
19	MZ 31S04M681N600B	680±30%	600
20	MZ 31S04M102N600B	1000±30%	600
21	MZ 31S04M152N600B	1500±30%	600	100
22	MZ 31S04M222N600B	2200±30%	600	100
23	MZ 31S04M332N600B	3200±30%	600	70
24	MZ 31S04M472N600B	4700±30%	600	50
25	MZ 31S04N68RN360B	68±30%	360	200	100±7
26	MZ 31S04N101N400B	100±30%	400
27	MZ 31S04N151N400B	150±30%	400
28	MZ 31S04N221N400B	220±30%	400
29	MZ 31S04N331N500B	330±30%	500
30	MZ 31S04N471N500B	470±30%	500
31	MZ 31S04N681N600B	680±30%	600
32	MZ 31S04N102N600B	1000±30%	600
33	MZ 31S04N152N600B	1500±30%	600	100
34	MZ 31S04P68RN360B	68±30%	360	200	120±7
35	MZ 31S04P101N400B	100±30%	400
36	MZ 31S04P151N400B	150±30%	400
37	MZ 31S04P221N400B	220±30%	400
38	MZ 31S04P331N500B	330±30%	500
39	MZ 31S04P471N500B	470±30%	500
40	MZ 31S04P681N600B	680±30%	600

序号 N0	型号 Part No	额定零功率电阻值 (Ω) Rated zero Power resistance Rn(Ω)	耐电压 (Vac) Withstanding Voltage	最大工作电流 I_max (mA) Max. W.C I_max (mA)	开关温度 (℃) Switching temperature (℃)	外形尺寸 (mm) Dimensions (mm)
序号 N0	型号 Part No	额定零功率电阻值 (Ω) Rated zero Power resistance Rn(Ω)	耐电压 (Vac) Withstanding Voltage	最大工作电流 I_max (mA) Max. W.C I_max (mA)	开关温度 (℃) Switching temperature (℃)	D_max	T_max	d
41	MZ 31S06L68RN420B	68±30%	420	400	50±7	6.5	5.5	0.6
42	MZ 31S06L101N420B	100±30%	420
43	MZ 31S06L151N500B	150±30%	500
44	MZ 31S06L221N500B	220±30%	500
45	MZ 31S06L331N600B	330±30%	600
46	MZ 31S06L471N600B	470±30%	600
47	MZ 31S06L681N600B	680±30%	600	300
48	MZ 31S06L102N600B	1000±30%	600	300
49	MZ 31S06L152N600B	1500±30%	600	150
50	MZ 31S06L222N600B	2200±30%	600	100
51	MZ 31S06M68RN420B	68±30%	420	400	75±7
52	MZ 31S06M101N420B	100±30%	420
53	MZ 31S06M151N500B	150±30%	500
54	MZ 31S06M221N500B	220±30%	500
55	MZ 31S06M331N600B	330±30%	600
56	MZ 31S06M471N600B	470±30%	600
57	MZ 31S06M681N600B	680±30%	600	300
58	MZ 31S06M102N600B	1000±30%	600	300
59	MZ 31S06M152N600B	1500±30%	600	150
60	MZ 31S06M222N600B	2200±30%	600	100
61	MZ 31S06N68RN400B	68±30%	400	400	100±7
62	MZ 31S06N101N400B	100±30%	400
63	MZ 31S06N151N400B	150±30%	400
64	MZ 31S06N221N500B	220±30%	500
65	MZ 31S06N331N600B	330±30%	600
66	MZ 31S06N471N600B	470±30%	600
67	MZ 31S06N681N600B	680±30%	600	300
68	MZ 31S06N102N600B	1000±30%	600	300
69	MZ 31S06P68RN400B	68±30%	400	400	120±7
70	MZ 31S06P101N400B	100±30%	400
71	MZ 31S06P151N400B	150±30%	400
72	MZ 31S06P221N500B	220±30%	500
73	MZ 31S06P331N600B	330±30%	600
74	MZ 31S06P471N600B	470±30%	600

序号 N0	型号 Part No	额定零功率电阻值 (Ω) Rated zero Power resistance Rn(Ω)	耐电压 (Vac) Withstanding Voltage	最大工作电流 I_max (mA) Max. W.C I_max (mA)	开关温度 (℃) Switching temperature (℃)	外形尺寸 (mm) Dimensions (mm)
序号 N0	型号 Part No	额定零功率电阻值 (Ω) Rated zero Power resistance Rn(Ω)	耐电压 (Vac) Withstanding Voltage	最大工作电流 I_max (mA) Max. W.C I_max (mA)	开关温度 (℃) Switching temperature (℃)	D_max	T_max	d
75	MZ 31S08L68RN400B	68±30%	400	800	50±7	8.5	5.5	0.6
76	MZ 31S08L101N500B	100±30%	500
77	MZ 31S08L151N500B	150±30%	500
78	MZ 31S08L221N600B	220±30%	600
79	MZ 31S08L331N600B	330±30%	600	600
80	MZ 31S08L471N600B	470±30%	600	450
81	MZ 31S08L681N600B	680±30%	600	300
82	MZ 31S08L102N600B	1000±30%	600	200
83	MZ 31S08K68RN400B	68±30%	400	800	90±7
84	MZ 31S08K101N500B	100±30%	500
85	MZ 31S08K151N500B	150±30%	500
86	MZ 31S08K221N600B	220±30%	600
87	MZ 31S08K331N600B	330±30%	600	600
88	MZ 31S08K471N600B	470±30%	600	450
89	MZ 31S08K681N600B	680±30%	600	300
90	MZ 31S08K102N600B	1000±30%	600	200
91	MZ 31S08N68RN400B	68±30%	400	800	100±7
92	MZ 31S08N101N500B	100±30%	500
93	MZ 31S08N151N500B	150±30%	500
94	MZ 31S08N221N600B	220±30%	600
95	MZ 31S08N331N600B	330±30%	600	600
96	MZ 31S08N471N600B	470±30%	600	450
97	MZ 31S08N681N600B	680±30%	600	300
98	MZ 31S08N102N600B	1000±30%	600	200

☆可根据客户要求设计定做特殊规格产品。
