MZ7型消磁热敏电阻器
- 描述：彩色电视机和彩色显示器之自动消磁元件； 交流电路之限流元件； 本产品具有超强耐冲击电流能力、耐压高、残流小、寿命长、可靠性能高。
彩色电视机和彩色显示器之自动消磁元件；
交流电路之限流元件；
本产品具有超强耐冲击电流能力、耐压高、残流小、寿命长、可靠性能高。
◆应用
当彩电和彩显开机时，PTC热敏电阻处在低阻态，消磁线圈中形成大电流，磁力线大于350At，可有效消除杂散磁场的影响。随后PTC热敏电阻在大电流的影响下进入高阻态，回路电流自动衰减，残余电流很小，近似于开路，磁力线减至0.03At以下，达到正常运行下可接受的限度。自动消磁PTC热敏电阻因此应具备较大的冲击电流和极低的残余电流，有较好的耐冲击能力和很高的耐电压强度。目前自动消磁PTC热敏电阻的发展趋势为小尺寸、低阻值、低残余电流和高耐冲击性、高可靠性。使用条件：环境温度－10℃--＋85℃，相对湿度93±2%。
Fig1 Fig2

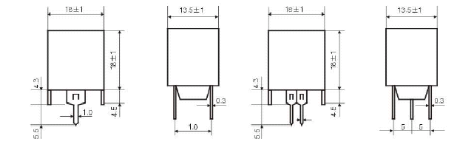

◆外形尺寸
|
规格 |
DMAX （㎜） |
W ±1 （㎜） |
TMAX （㎜） |
Φd±0.05 （㎜） |
|
ANR-18RM |
15.0 |
9.0 |
6.0 |
0.8 |
◆ 产品编码/订货方式
①公司商标
②热敏电阻
③71-引线型 72-壳装型单片（2脚） 73-壳装型双片（三脚）
④常温电阻值
⑤阻值允许误差，M-±20%，N-±30%
⑥交流电
⑦最大电压
◆技术参数
|
型号规格 |
常温电阻值(Ω) |
额定电压(V) |
最大工作电压(V) |
耐电压(V) |
冲击电流(A) |
残余电流(mA) |
||
|
I0(P-P) |
I10(rms) |
I30(rms) |
I60(rms) |
|||||
|
ANR-MZ71 |
14±20％ |
220 |
270 |
360 |
≥20 |
≤20 |
≤10 |
≤6 |
|
18±20％ |
220 |
270 |
420 |
≥15 |
≤15 |
≤8 |
≤6 |
|
|
ANR-MZ72 |
7±20％ |
220 |
270 |
360 |
≥25 |
--- |
--- |
≤8 |
|
9±20％ |
220 |
270 |
360 |
≥25 |
≤22 |
≤12 |
≤7 |
|
|
12±20％ |
220 |
270 |
360 |
≥20 |
≤20 |
≤10 |
≤6 |
|
|
14±20％ |
220 |
270 |
360 |
≥20 |
≤20 |
≤10 |
≤6 |
|
|
18±20％ |
220 |
270 |
420 |
≥15 |
≤15 |
≤8 |
≤6 |
|
|
27±20％ |
220 |
270 |
420 |
≥15 |
≤15 |
≤8 |
≤5 |
|
|
ANR-MZ73 |
7±20％ |
220 |
270 |
360 |
≥25 |
--- |
--- |
≤1.5 |
|
9±20％ |
220 |
270 |
360 |
≥25 |
≤14 |
≤4 |
≤1.5 |
|
|
12±20％ |
220 |
270 |
360 |
≥20 |
≤10 |
≤3.5 |
≤1.0 |
|
|
14±20％ |
220 |
270 |
360 |
≥20 |
≤8 |
≤2.5 |
≤1.0 |
|
|
18±20％ |
220 |
270 |
420 |
≥15 |
≤8 |
≤2.5 |
≤1.0 |
|
|
27±20％ |
220 |
270 |
420 |
≥15 |
≤6 |
≤3 |
≤1.0 |
|
☆可根据客户要求设计定做特殊规格产品。
